配線コネクター ケーブルクラム 35mm
商品コード:23978
¥7,590 (税込)
379ポイント
- システム商品コード
- 000000001673
●コネクターやカプラーなどが付いた状態の配線や配管を壁面に貫通させる部品です。
●電気製品などの配線を船内や車内に引き込む際、その配線を伝って水などが室内に浸入することが有りますが、そのような心配が有りません。

●電気製品などの配線を船内や車内に引き込む際、その配線を伝って水などが室内に浸入することが有りますが、そのような心配が有りません。

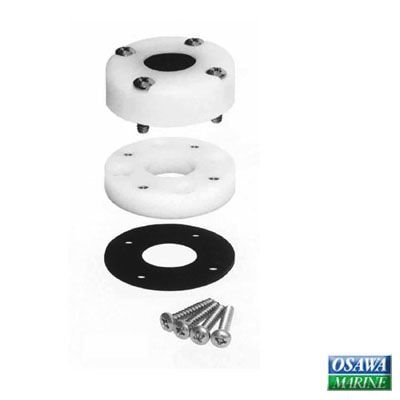

取り付け手順 ■壁面に、貫通させたいコネクターやカプラーを通せる大きさの穴を空ける。 ■開けた穴の上に、【3】のブラケットを【2】のタッピングビスを使用して固定する。 その際、【1】のパッキンを間に挟みますが、パッキンに液体パッキン(別売り)などを塗布するとより良い。 ■【4】のラバーの中央に貫通させたい配線と同じ直径の穴を、ラバーの平面に対して垂直に空け、その穴に向けてラバーの側面からカッターナイフなどで縦に切り込みを1箇所入れる。 その切れ込みから配線を、ラバー中央に開けた穴に通す。 ラバー+配線を【5】のブラケットへ下側から組み付ける。 ■【5】の上から【6】のスクリューを締め付けることによって、【4】のラバーがつぶれて、ケーブルと【4】ラバーが密着し、水の浸入を防ぎます。 ●直径35mmまでのコネクター/カプラーに対応しています。 ●ケーブルクラム フランジ直径63mm ●スクリュー類は錆びに強いステンレス製を使用しています。 【注意】【4】のラバーがつぶれる際に、管の径が大きく変化する(つぶれる)配線・配管には使用できません。 |
